HS6286C顯示屏前端（噪聲、PM2.5/10、溫度）
| ● | 配套同步或異步顯示控制卡連接戶外LED顯示屏使用。 |
| ● | 前端噪聲、PM2.5/10（顆粒物濃度）、溫濕度采集數據整理打包實時發送至LED屏或屏里的工控機上。 |
| ● | 配置好節目后，驅動到屏上實時顯示噪聲、PM2.5/10（顆粒物濃度）及溫濕度值。 |

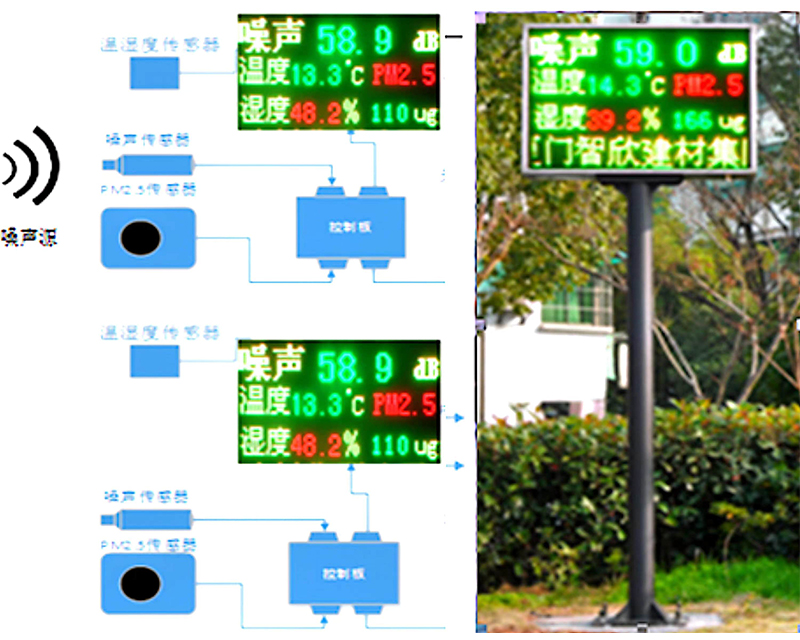

| ● | LED屏異步卡連接：噪聲、PM2.5/10（顆粒物濃度）、溫濕度等傳感器獲取采集數據，使用自帶的RS485口連接到HS201控制模塊并與顯示控制卡的RS232口連接，將前端數據輸入到顯示屏實時刷新顯示對應的數值，同時還可將前端數據儲存至SD卡。 |
| ● | LED屏同步卡連接：控制模塊將前端數據整理打包實時發送至LED顯示屏里的工控機，工控機配置好節目后，驅動到屏上實時顯示噪聲、PM2.5/10（顆粒物濃度）及溫濕度值。前端數據也可通過數傳模塊遠程發送至控制室的電腦。 |

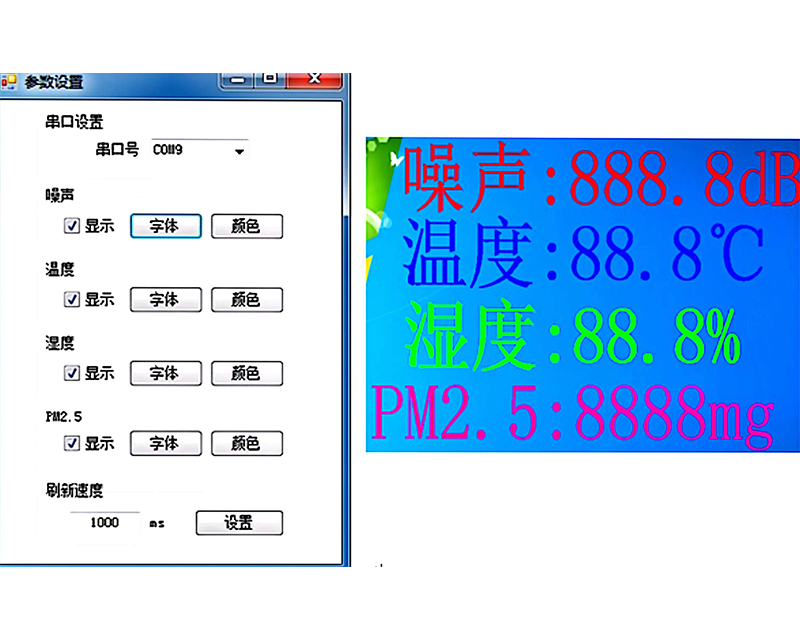

| ● | 軟件設置功能：顯示內容可設置顯示速率/字體/顏色。支持日期、流動字編輯等。 |
項目聯系人：曾廣國 13356073253 ；0573-82794418
參數配置
一、噪聲傳感器：
| 測量范圍 | 25dB～135dB (A) |
| 頻率范圍 | 10Hz～20kHz |
| 動態范圍 | 110dB |
| 測量數據 | Lp Lmax Leq（平均值，可任意設定時間） |
| 校準 | 手動校準（參考聲壓級：94.0dB） |
二、顆粒物濃度傳感器：
| PM 2.5測量范圍 | 0-999 ug / m3 |
| PM10測量范圍 | 0-1500 ug/m3 |
| 工作環境溫度 | -10～50°C、濕度：10～90%RH非凝露 |
三、溫濕度傳感器
| 溫度測量范圍 | -30℃～+70℃；分辯率：0.1℃ |
| 濕度測量范圍 | 0-～100％RH，；分辯率：0.1%RH |
| 工作環境 | 溫度 –20～70℃；濕度5～95％ 不結露 |
詳細介紹
一、HS6286C顯示屏前端設備組成
| ◆ | HS2110噪聲傳感器（采集瞬時值Lp） |
| ◆ | PM2.5/10顆粒物濃度變送器（光學原理，范圍0~500微克每立方） |
| ◆ | NA32溫度、濕度傳感器（采集溫度、濕度值） |
| ◆ | HS201控制模塊（噪聲/PM2.5(PM10)/溫濕度集成控制模塊） |
| ◆ | LED屏節目設置軟件 |

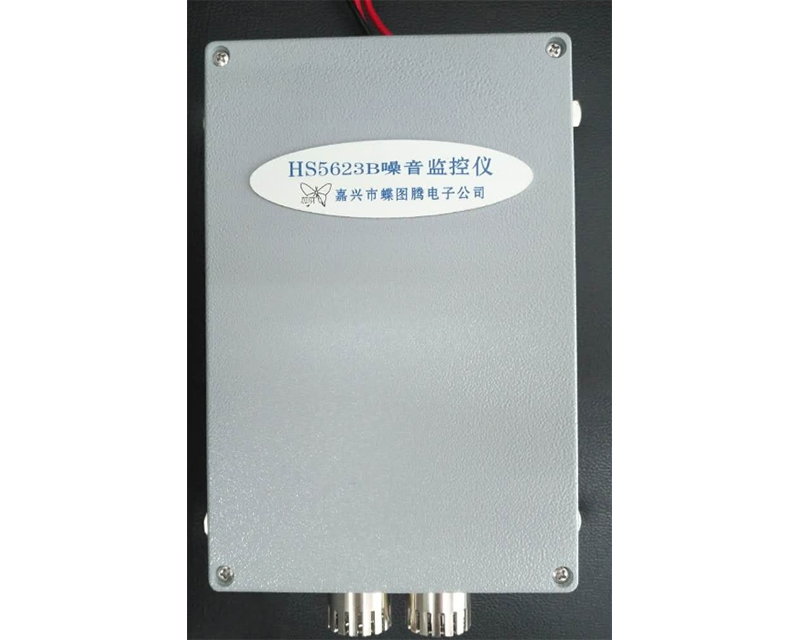

| ◆ | 集成箱(尺寸30×20×15 cm)/傳感器保護罩/DC12V電源/USB轉串口線。 |
二、安裝及配合:

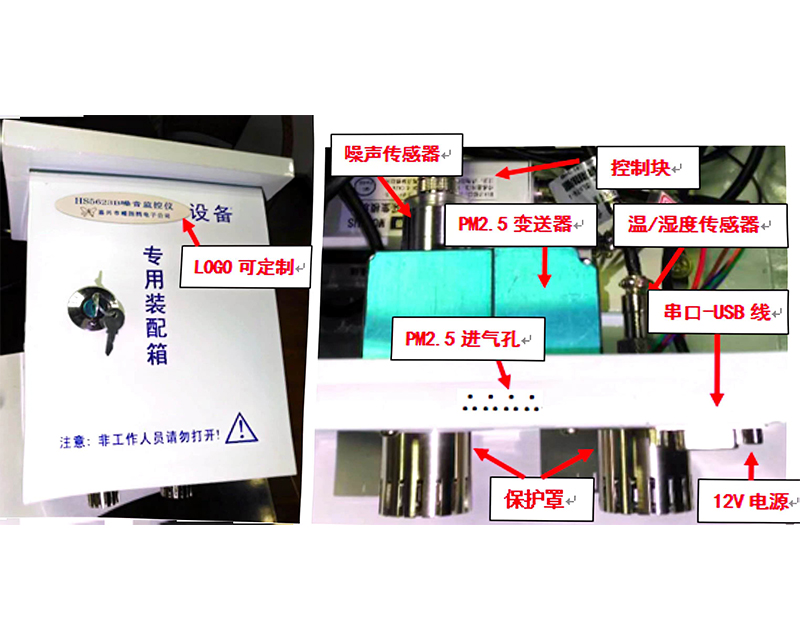

| ◆ | 噪聲/PM2.5(PM10)/溫、濕度傳感器和控制板集成在裝配箱體內，電源及串口等固定在集成箱外。 |
| ◆ | LED屏箱體底部選擇適當位置打φ25mm的孔，將噪聲傳感器適當伸出，旋緊保護罩將其固定在屏體外下方。（保持﹤1.5厘米的間隙） |
