HS6296噪聲自動監測系統
● | 噪聲自動監測系統符合 GB3096-2008《聲環境質量標準》標準和規范,實現遠程噪聲跟蹤監測或監控。它可作為永久或半永久的環境噪聲自動在線監測系統。 |
● | 系統全天候實時監測環境噪聲,監測數據通過有/無線傳輸到監控中心,通過配套的軟件實現在線瀏覽數據,噪聲數據處理、噪聲報警、存儲、生成監測報告、導出,打印等操作。 |
● | 系統滿足對城市聲區域、道路交通噪聲和功能區環境噪聲監測、結果評價、數據報送。適用于區域的環境噪聲的平均水平和噪聲污染的時間分布的評估和社會(huì )、廠區、建筑工地等噪聲污染防治和監督管理。 |
參數配置
主要技術參數:
◆ | 測量精度符合GB/T3785-2023(IEC61672:2013)1級標準。 |
◆ | 具有省級質監部門出具的計量器具型式批準證書及相應的型式評價報告。 |
◆ | 倍頻程和1/3倍頻程濾波器符合JJG449-2001檢定規程 1級。 |
◆ | 頻率范圍:10Hz~20kHz |
◆ | 測量范圍:25dB~130dB |
◆ | 動態范圍:大于100dB(A計權) |
◆ | 頻率計權:并行(同時)A、C、Z計權 |
◆ | 時間計權:并行(同時)快(F)、慢(S)、I(脈沖)及Cpeak |
◆ | 測量Leq、Lmax、Ln及1/1、1/3倍頻程數據。 |
◆ | 采樣頻率:48kHz |
◆ | 保存的各種數據可通過中心服務器軟件讀取。 |
◆ | 大容量的MicroSD卡(TF卡)存儲,USB及RS232接口。 |
◆ | 110-~240V外接電源(可選配10W太陽能電池為其充電)。 |
詳細介紹

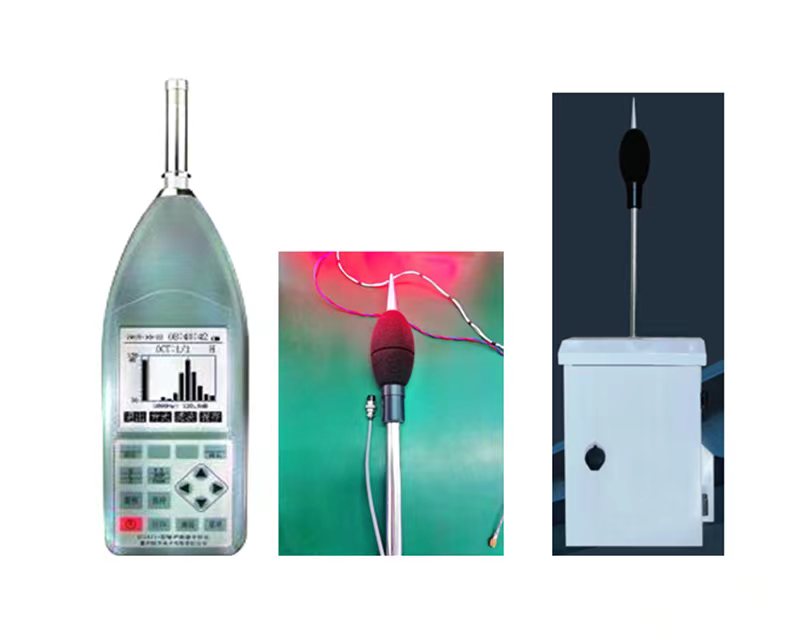

一、 噪聲自動監測系統組成
1、HS5671D聲采集模塊(負責采集現場噪聲數據)符合IEC 61672-2013 的 1級標準要求。
2、傳聲器戶外保護裝置 (防雨、防風、防鳥)包括戶外保護球、玻璃鋼延伸桿(可伸縮2米)、集成箱和信號傳輸線。
3、HS5669遠程自動校準模塊:包括靜電激發器和靜電激勵器電源部分。

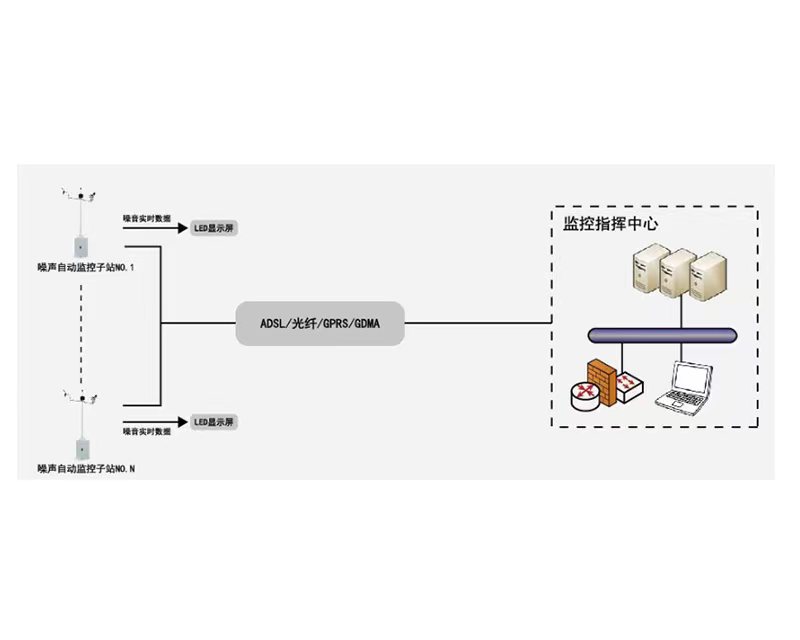

4、NA2X數傳模塊:配套DTU模塊+ 4G流量SIM卡或網線、光纖加交換機,實現有線或無線方式將噪聲數據實時傳輸至中心控制計算機(可同時傳輸到LED顯示屏上實時顯示噪聲)。
5、HS5671D采集控制軟件:采用人機對話形式,支持多個噪聲自動監測終端,可同時觀察各個噪聲自動監測站的噪聲情況和變化過程,實現聲壓級、倍頻程頻譜曲線和數據分析、統計、存儲等處理。內容包括參數設置、實時Lp、統計、報警、調閱、報告等。
6、終端監控計算機(控制電腦)。
二、軟件主要功能:
1. 多點組網:支持多點前端同時采集,在線瀏覽噪聲變化過程的聲壓級(Lp)時域曲線。
2. 計算功能:計算Leq,Lmax、 L5,L10,L50,L90,L95,Ld,Ln,Ldn等統計數據。
3. 報警功能:可設置噪聲限值,通過顯示提示語或數值顏色變化等實現聲壓級報警。
4. 分析功能:可訪問歷史數據,對噪聲數據進行二次存儲、統計與分析。
5. 報告輸出:采集數據自動存儲、統計、輸出、各種形式的報告、打印等處理。

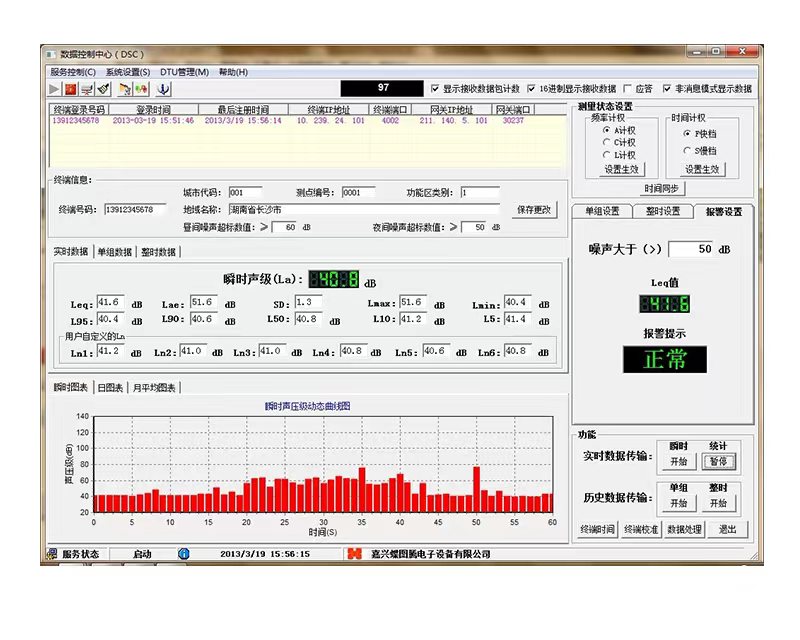

三、軟件界面及功能:(測點管理、數據采集、終端控制、和數據處理)
1. 測點管理:對各個測點可添加地域名稱、功能區類別等。
2. 終端控制:設置終端測量時間間隔、Leq測量時間、遠程校準等。

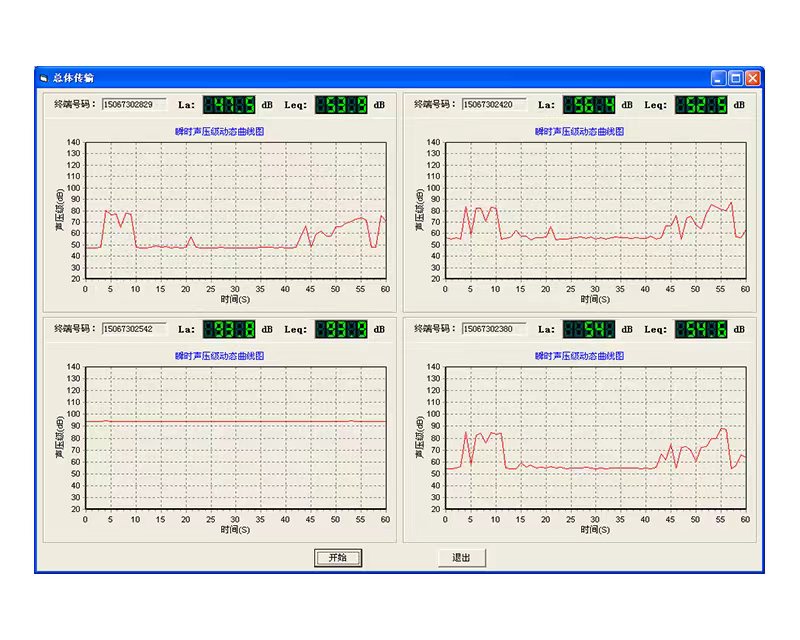

3. 數據采集:顯示窗口實時畫出瞬時聲壓級Lp的動態曲線圖。
4. 數據處理:計算測點的Leq,Lmax,L5,L10,L50,L90,L95,Ld,Ln,Ldn(1min 到1h 任意設置)等統計數據。
5. 數據查詢:可自選查詢時間段內的所有數據。對歷史數據進行各種篩選、觀測,還可設定自選時間段進行監測數據的統計與計算。

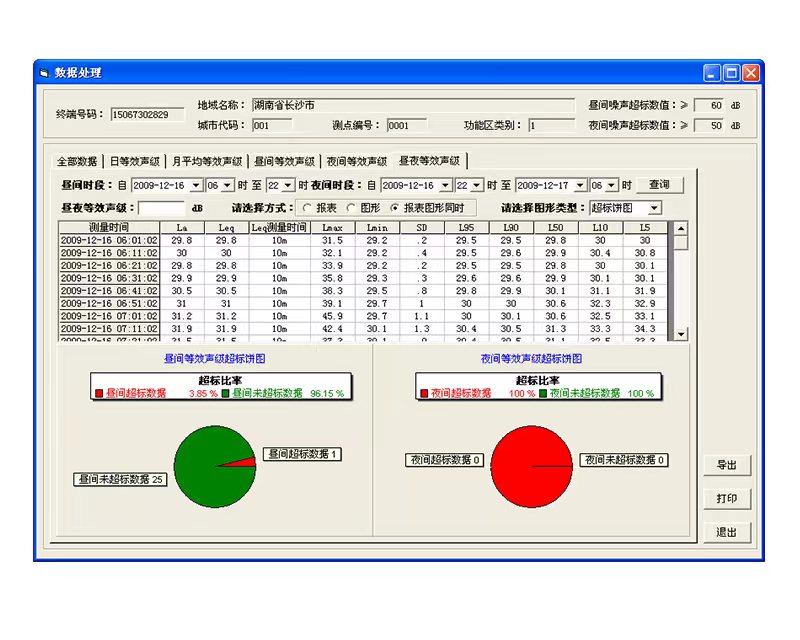

6. 數據分析:
① 日/月/晝/夜Leq等效聲級統計。
② 圖形/報表/平面線(或柱)/3D線(或柱)/超標餅圖等多種顯示方式。
③ 等效聲級超標餅圖提供了超標數據和未超標數據的數量,并給出了對應的超標比率。
7. 數據導出:軟件會(huì )將當前用戶正在查看的數據報表以EXCEL報表的方式導出,導出后用戶可以在EXCEL中對數據報表進行修改、保存、打印等操作。
8. 監測報告:數據報表以EXCEL報表的方式導出,可按模版生成監測報告等。
① 使用報告模板,可導出成Excel、Word等通用文件格式。
② 可定義報告的任意時間周期及報告的內容。
③ 報告含表格和數據曲線,各類統計參數等。
④ 自動生成日報、周報、月報、年報或其他自定義報告。
